| УСТРОЙСТВО КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ |
|
| |
| СЕРИИ КМ-1Ф |
|
| . |
|
. |
|
Соответствует международной ситеме управления качеством ISO 9001 |
Распределительные устройства РУ-10(6) кВ КМ-1Ф соответствуют ТУ У 31.2-31681625-016-2004. |
Шкафы комплектных распределитнльных устройств (КРУ) серии КМ-1Ф предназначены для приёма и распределения электрической энергии трёхфазного переменного тока промышленной частоты 60 и 60 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью. |
Шкафы КРУ КМ-1Ф комплектуются выкатными элементами ВЭ/ТЕL с вакуумными выключателями ВВ/ТЕL производства "Таврида Электроник". |
|
| |
| Ячейки КМ-1Ф могут комплектоваться современными устройствами электронной или микропроцессорной релейной защиты следующих типов: |
| |
1. |
РС 80М2 производства "Энергомашвин", г. Киев |
2. |
УЗА-10А производства "Энергомашвин", г. Киев |
3. |
МР3С-05 производства "Киевприбор", г. Киев |
4. |
SPAC-800 производства "АББ Чебоксары", г. Чебоксары |
5. |
SEPAM производства Schneider Electric |
6. |
Microm производства Alston |
|
| |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| |
| Номинальное напряжение, кВ |
6; 10 |
| Наибольшее рабочее напряжение, кВ |
7,2; 12 |
| Род тока |
переменный |
| Частота, Гц |
50;60 |
| Номинальный ток главных цепей, А |
630; 1000; 1600 |
| Номинальный ток вакуумного выключателя, А |
630; 1000; 1600 |
| Номинальный ток отключения вакуумного выключателя, А |
20; 31,5 |
| Ток электродинамической стойкости главных цепей, кА |
51; 81 |
| Ток термической стойкости главных цепей в течение 3 сек., кА |
20; 31,5 |
| Масса, кг |
400-600 |
| Климатическое исполнение по ГОСТ 15150-69 |
УЗ |
| Степень защиты камер - по ГОСТ 14254-96 |
IP00 (со стороны дна - IP20 ) |
|
| |

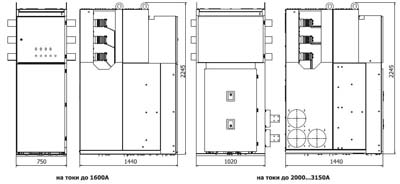

| Внешний вид и габаритные размеры камер КМ-1Ф |
| |
|
| |
| |
| |
| |
|
| |
|
| |
|
|
|
|
|
|
