| МОДЕЛЬ: PN 230-6 |
|
| . |
|
. |
|
Ситема управления качеством ISO 9001 |
|
|
| |
| |
| НАДЁЖНОСТЬ |
| |
1. |
Гидравлический экскаватор PN 230-6 имеет высокую продуктивность и низкое потребление топлива. |
2. |
Данная модель комплектуется двигателем Cummins с турбонагнетателем, который благодаря своей прочности, эффективности использования и низкому расходу топлива соответствует европейским стандартам. |
3. |
Основной насос и основной клапан, двигатель поворота, клапаны педалей управления и джойстиков управления – все эти детали импортируются из Японии. |
4. |
Гидравлические шланги, производства США, гарантируют надежность гидравлической системы. |
5. |
Применение высококачественных сталей обеспечивают высокую прочность платформы и ходовой части. |
6. |
Экскаватор способен вынимать грунт от I до III группы по сложности разработки. |
7. |
Кабина имеет широкий обзор рабочей зоны, эргономичное размещение всех приборов и органов управления. |
|
| |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| |
| Основные характеристики |
Общий вес, т |
23 |
| Объем ковша, м3 |
от 1,0 до 1,3 |
| Двигатель |
Модель |
Cummins 6BТА5.9-C169 |
| Тип |
Дизельный с водяным охлаждением |
| Мощность, кВт / обр/мин |
125 / 2100 |
| Объем топливного бака, л |
360 |
| Гидравлическая система |
Максимальное давление, МПа |
29,4 |
| Максимальный поток, л/мин |
2х231 |
| Управление |
Джойстики |
| Объем масляного бака, л |
240 |
| Рабочие параметры |
Скорость поворота платформы, обр/мин |
13.5 |
| Скорость передвижения, км/ч |
3.52/5.32 |
| Максимальное тяговое усилие, кН |
191 |
| Макс. преодолеваемый уклон, % |
70 |
| Давление на грунт, МПа |
0.053 |
| Время операционного цикла, с |
15 |
| Эксплуатационные данные |
Длина стрелы, мм |
5850 |
| Длина рукоятки ковша, мм |
2950 |
| макс. радиус выемки, мм |
10120 |
| Макс. глубина выемки, мм |
6850 |
| Макс. высота выемки, мм |
9350 |
| Макс. высота выгрузки, мм |
6510 |
| Макс. усилие вытягивания рукоятки ковша, кН |
125 |
| Макс. усилие вытягивания ковша, кН |
125 |
|
| |
| Основные узлы гидравлического экскаватора PN 230-6 |
| Узел |
Марка |
Производитель |
| Дизельный двигатель |
6BТА5.9-C169 |
Cummins / США |
| Основной насос |
K3V112DT |
Kawasaki / Япония |
| Основной клапан |
KMX15 |
Kawasaki / Япония |
| Двигатель поворота с редуктором |
M5X180 – RG14D |
Kawasaki / Япония |
| Ходовой двигатель с редуктором |
TM40 |
Tong Myung / Корея |
| Клапаны джойстиков управления |
TH40K |
Kawasaki / Япония |
| Клапаны педалей управления |
RCV |
Kawasaki / Япония |
| Гидравлический шланг |
|
Parker / США |
|
| |

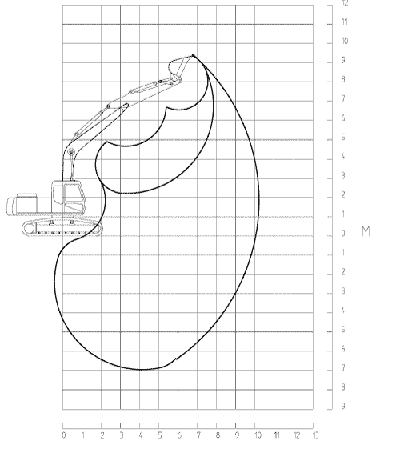

| Рабочий диапазон гидравлического экскаватора PN 230-6 |
|
| |
| |
| |
|
| |
|
| |
|
|
|
|
|
|
